bsports必一体育器回路抗晃电装置 晃电保护

  安科瑞一款针对bsports必一体育回路晃电停机问题的抗晃电装置。该装置可以通过采集控制回路电压、bsports必一体育器状态等信息，实现bsports必一体育回路的晃电再起动，bb平台体育app官方下载从而保障企业连续生产，提高生产效率。

0 概述

bsports必一体育器（Variable-frequency Drive,VFD）是应用bsports必一体育技术与微电子技术，通过改变电机工作电源频率的方式来控制交流电动机的电力控制设备。在工业场合中，大功率电动机的起动与运行很多时候需要bsports必一体育器参与其中，以达到节能省电、延长电机寿命等目的。

1 晃电的影响

当电网电压因雷击、大功率电机起动等情况发生跌落时，易引起bsports必一体育器的启动中间继电器释放，bsports必一体育器停机；同时bsports必一体育器也会因低电压导致内部逆变元件过流，继而输出故障信号。

在石化、煤矿等行业，许多电机都需要在无人值守的情况下持续运行，当电压跌落导致bsports必一体育器停机而不能及时再起动恢复电机运行时，会造成生产停滞、原料浪费、效率低下甚至设备损坏等多种损失。

2 解决方案

为了防止上述问题的发生，就需要一个装置能够实时监测控制回路电压、采集bspobb平台体育app官方下载rts必一体育器运行和故障信号，当监测到bsports必一体育器因电压跌落停机而后电压又在设定的时间内恢复时，装置输出一个再起动信号代替人工按下启动按钮，来使bsports必一体育器重新启动实现持续生产。如果此时bsports必一体育器有故障信号，则装置会在电压恢复之后输出复位信号来使故障复位，防止bsports必一体育器再起动失败。

基于此类需求，我司推出了一款具备控制回路电压监测、bsports必一体育器状态监视、事件记录等功能的抗晃电装置ARD-KHD-S03。本装置既能针对常规直起回路实现“晃电保护+晃电再起动"的抗晃电模式，又能针对bsports必一体育回路实现“ERROR复位+bsports必一体育再起"，功能灵活，满足不同回路的抗晃电需求。

bsports必一体育回路发生晃电时，装置会首先判断电压是否跌落至设置的晃电电压以下，来判断当前是否处于晃电状态，同时通过DI采集bsports必一体育启动中间继电器信号、bsports必一体育器ERROR信号和运行信号。当电压在设定的时间之内恢复至再起动电压之上，则会在设bb平台体育app官方下载定的再起动延时之后给bsports必一体育器输出再起动信号，使其重新起动。如果在电压恢复的同时有bsports必一体育器ERROR信号存在，则装置bsports必一体育复位DO输出，复位bsports必一体育器故障，并在再起动延时之后输出再起动信号。

典型接线如下图所示：

3 产品介绍

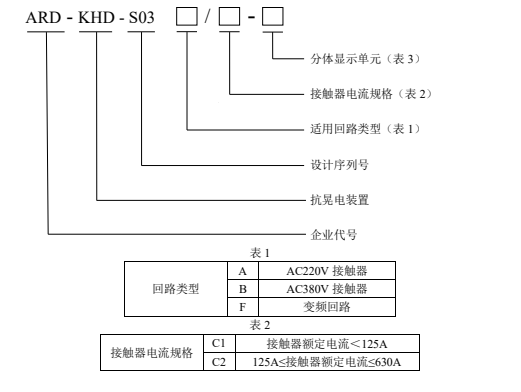

3.1 型号说明

注：1、本产品不能用于直流接触器或带节能功能的接触器；

      2、适用回路类型选择“S03F"型时，不用选择接触器电流规格。

3.2技术参数

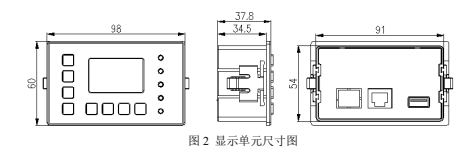

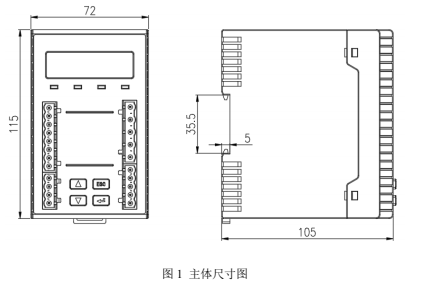

3.3 外形及尺寸

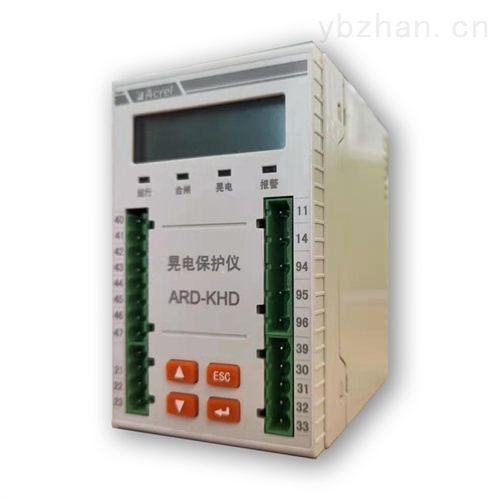

ARD-KHD-S03Fbsports必一体育器回路抗晃电装置 晃电保护

交流接触器作为电动机回路重要的控制元件，在工业生产中承担了重要的作用。雷击、短路重合闸、电网故障、大功率设备启动等原因引起的电压跌落（晃电）现象严重影响接触器的正常工作，并引起相关联锁设备停机，给企业造成巨大的经济损失。安科瑞 ARD-KHD-S03 系列抗晃电装置，具备 “晃电保持+晃电再起动"功能，能够有效抵御接触器控制回路晃电引起的接触器释放，保障设备的连续性运行，bb平台体育app官方下载为企业高效生产保驾护航。

bsports必一体育器回路抗晃电装置 晃电保护产品特点

 晃电保持和晃电再起动相结合，接线方便，能有效抵御电压跌落引起的接触器释放

 抗晃电可编程设置，满足不同客户需求

 4 路可编程 DI 输入，采用内置 DC24V 电源；4 路可编程无源 DO 输出

 标配 1 路 MODBUS_RTU 通讯

 可记录晃电事件、开关量事件、接触器事件、装置事件、上电事件、暂升暂降事件，各

类事件各 16 条，方便用户维护管理

 主体标配液晶显示，同时选配外置嵌入式安装显示单元

 外置显示单元支持 U 盘程序升级

晃电作为一种常见的电能质量问题对企业生产的影响日益严重，这个问题在bsports必一体育回路尤为突出，因为bsports必一体育器本身无法像部分电动机保护器一样实现失压再起，所以尤其需要抗晃电装置来抵御晃电造成的停机。本文介绍的ARD-KHD-S03抗晃电装置对bsports必一体育回路的晃电实现综合监控，可合理防治晃电对bsports必一体育回路bb平台体育app官方下载的不利影响。
